اختيار جهاز الحماية من الصواعق المناسب: مانعات الصواعق مقابل مانعات الصواعق

مقدمة

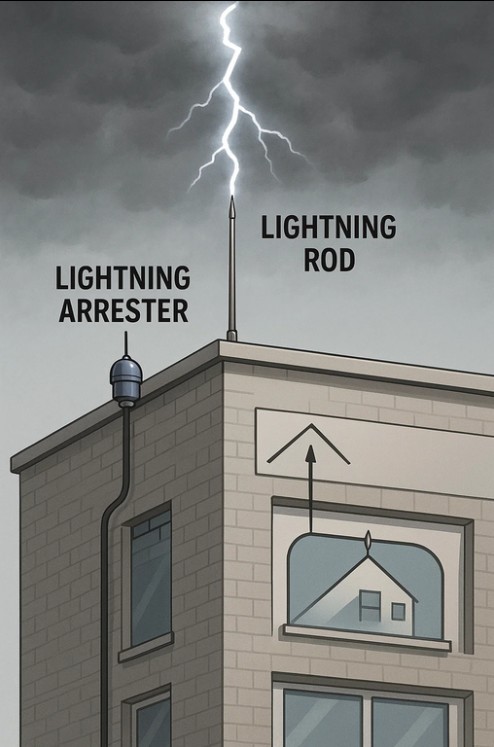

يعد البرق أحد أقوى قوى الطبيعة، فهو قادر على التسبب في الحرائق وتلف المعدات وحتى إصابة الإنسان. وللتخفيف من هذه المخاطر، تم تطوير أجهزة مختلفة للحماية من الصواعق وتطبيقها على نطاق واسع في البيئات السكنية والتجارية والصناعية. من بين هذه الحلول، تعد مانعات الصواعق ومانعات الصواعق من أكثر الحلول شيوعًا. للوهلة الأولى، قد تبدو وظائفهما متشابهة، حيث يرتبط كل منهما بتحويل أو إدارة ضربات البرق. ومع ذلك، فهي تختلف بشكل كبير في التصميم والتطبيق ونطاق الحماية. تقدم هذه المقالة مقارنة تفصيلية بين مانعات الصواعق ومانعات الصواعق، واستكشاف ميزاتها الهيكلية، ومبادئها الوظيفية، ومتطلبات تركيبها، واعتبارات التكلفة. ومن خلال دراسة هذه الجوانب، يمكن للقراء اتخاذ خيارات مستنيرة عند اختيار الجهاز المناسب لاحتياجاتهم.

التعريف الأساسي لقضبان الصواعق

أ مانعة الصواعق هو جهاز بسيط ولكنه فعال مصمم لحماية الهياكل من ضربات البرق المباشرة. وهو عادةً عبارة عن قضيب معدني مثبت في أعلى نقطة في المبنى ومتصل بالأرض عبر سلك موصل. وتتمثل وظيفتها الأساسية في توفير مسار منخفض المقاومة لتدفق تيار البرق بأمان إلى الأرض، مما يمنع تلف هيكل المبنى. لا تمتص مانعات الصواعق البرق أو تقضي عليه، ولكنها تعمل بدلاً من ذلك كمسار متحكم به لتحويل التفريغ الكهربائي.

التعريف الأساسي لمانعات الصواعق

أ lightning arrester, in contrast, is an electrical device used primarily to protect electrical equipment and systems from surges caused by lightning. Instead of being placed at the top of a building, it is usually installed in power systems, near transformers, or along transmission lines. The arrester diverts the excessive surge voltage to the ground while ensuring normal voltage levels pass through to the equipment. It does not directly intercept lightning strikes but mitigates the secondary effects of lightning-induced surges.

مبدأ عمل مانعات الصواعق

يدور مبدأ عمل مانعة الصواعق حول دورها كمسار مفضل لتفريغ الصواعق. عندما تتشكل سحابة رعدية فوق المبنى، يتطور مجال كهربائي بين السحابة والأرض. يساعد الطرف المدبب لمانعة الصواعق على جذب التفريغ، وبعد ذلك ينتقل التيار الكهربائي عبر السلك الموصل إلى الأرض. من خلال توفير مسار منخفض المقاومة، يمنع القضيب البرق من إتلاف السقف أو الجدران أو أساس المبنى.

مبدأ عمل مانعات الصواعق

يكمن مبدأ مانع الصواعق في تحويل الطفرة. أثناء الظروف العادية، يسمح مانع التسرب للجهد القياسي بالتدفق دون انقطاع. ومع ذلك، عند حدوث زيادة ناجمة عن البرق، يوفر مانع الصواعق مسارًا مؤقتًا منخفض المقاومة للجهد الزائد للانتقال إلى الأرض. بمجرد أن يهدأ الارتفاع، يعود مانع التسرب إلى حالة المقاومة العالية، مما يسمح بالتشغيل الطبيعي للنظام الكهربائي. بهذه الطريقة، يتم حماية المكونات الكهربائية الحساسة مثل المحولات والمحركات ولوحات الدوائر من الانهيار.

المقارنة الهيكلية

تختلف مانعات الصواعق ومانعات الصواعق بشكل كبير في هيكلها. ويلخص الجدول أدناه هذه الاختلافات:

أpplications of Lightning Rods

يتم تطبيق مانعات الصواعق على نطاق واسع في المباني والآثار وأبراج الاتصالات وغيرها من الهياكل الشاهقة. وهي فعالة بشكل خاص في البيئات التي تتكرر فيها ضربات البرق المباشرة. ومن خلال دمجها مع هيكل المبنى، فإنها تحافظ على السلامة البدنية وتقلل من فرصة نشوب الحرائق. دورهم وقائي، مع التركيز على حماية المبنى المادي بدلاً من الأجهزة الكهربائية الموجودة بداخله.

أpplications of Lightning Arresters

تُستخدم مانعات الصواعق في أنظمة الطاقة الكهربائية، بدءًا من الأجهزة المنزلية وحتى المحطات الفرعية الصناعية. يتم تثبيتها عادة على طول شبكات التوزيع والخطوط الهوائية وأنظمة الاتصالات. ويتمثل دورها الرئيسي في حماية المعدات من ارتفاع الجهد الكهربائي الذي قد يتسبب في توقف عمل مكلف، أو تعطل المعدات، أو تلفها. على عكس القضبان، لم يتم تصميم مانعات التسرب لمنع الأضرار الهيكلية ولكن للحفاظ على الاستمرارية الكهربائية وموثوقية المعدات.

متطلبات التثبيت لقضبان الصواعق

يتطلب تركيب مانع الصواعق وضعه بعناية في أعلى نقطة في المبنى، مما يضمن عدم ترك أي جزء من السقف دون حماية. يجب تصميم نظام التأريض بمقاومة منخفضة، وغالبًا ما يستخدم موصلات من النحاس أو الفولاذ المجلفن. تعتمد فعالية مانع الصواعق على جودة نظام التأريض. قد يؤدي التثبيت غير الصحيح إلى جعل النظام غير فعال، مما يعرض الهيكل للتلف.

متطلبات التثبيت لمانعات الصواعق

يجب تركيب مانعات الصواعق بالقرب من المعدات التي تحميها، وعادةً عند نقاط دخول الأنظمة الكهربائية. يجب أن يكون التأريض موثوقًا به، مما يضمن تحويل التيارات المفاجئة بسرعة. غالبًا ما يكون التثبيت الاحترافي مطلوبًا، حيث قد يؤدي التأريض غير الصحيح أو الاتصال غير الصحيح إلى فشل المعدات. بالإضافة إلى ذلك، يجب أن يلتزم القائمون على الاعتقال بالمعايير الكهربائية الوطنية لضمان التشغيل الآمن.

اعتبارات التكلفة

التكلفة هي العامل الحاسم للعديد من المشاريع. تكون مانعات الصواعق عمومًا أقل تكلفة في الشراء والتركيب، نظرًا لأن هيكلها بسيط. ومع ذلك، تشتمل مانعات الصواعق على مكونات أكثر تعقيدًا وقد تتطلب تركيبًا متخصصًا. يوضح الجدول أدناه مقارنة مبسطة للتكاليف:

احتياجات الصيانة

تتطلب مانعات الصواعق الحد الأدنى من الصيانة، وبشكل أساسي عمليات الفحص الدوري للتأكد من أن موصلات التأريض سليمة وخالية من التآكل. ومع ذلك، يجب اختبار مانعات الصواعق بانتظام لضمان الأداء الوظيفي. مع مرور الوقت، قد يؤدي التعرض لزيادات متعددة إلى انخفاض أدائها، مما يتطلب الاستبدال. يساعد الاختبار المنتظم باستخدام معدات التشخيص على ضمان موثوقيتها في حماية الأنظمة الكهربائية.

جوانب السلامة

من منظور السلامة، تعمل مانعات الصواعق على حماية المبنى وشاغليه من خلال منع الضربات المباشرة من التسبب في الحرائق. تعمل مانعات الصواعق على حماية المعدات الكهربائية الحساسة، مما يقلل من خطر ارتفاع الطاقة الذي يؤدي إلى إتلاف الأنظمة الحيوية. كلا الجهازين، عند تركيبهما بشكل صحيح، يعززان السلامة بشكل كبير. ومع ذلك، قد يؤدي سوء الاستخدام أو التثبيت السيئ إلى مخاطر، مثل التأريض غير الكامل أو تلف المعدات.

الاعتبارات البيئية

تتمتع مانعات الصواعق بتأثير ضئيل على البيئة نظرًا لأنها مصنوعة من معادن متينة وتدوم لعقود من الزمن دون الحاجة إلى صيانة تذكر. وعلى النقيض من ذلك، قد تحتاج مانعات الصواعق إلى استبدال دوري، مما يؤدي إلى استخدام المواد والهدر. تساعد الجهود المبذولة لتحسين المكونات القابلة لإعادة التدوير وإطالة العمر الافتراضي في تقليل المخاوف البيئية المرتبطة بالموانع.

التحليل المقارن

لتلخيص الفروق، يقدم الجدول أدناه نظرة عامة جنبًا إلى جنب:

دراسات الحالة والاستخدام في العالم الحقيقي

في المناطق الحضرية ذات المباني الشاهقة، يتم اعتماد مانعات الصواعق على نطاق واسع لضمان السلامة الهيكلية. وفي المقابل، تعتمد المنشآت الصناعية الكبرى وشركات توزيع الطاقة بشكل كبير على مانعات الصواعق لمنع تعطل المعدات. غالبًا ما يتم استخدام كلا الجهازين معًا، حيث تعمل القضبان على حماية المبنى نفسه والموانع على حماية الأنظمة الكهربائية بداخله. يسلط هذا الاستخدام التكميلي الضوء على أدوارهم الفريدة بدلاً من المنافسة بينهم.
